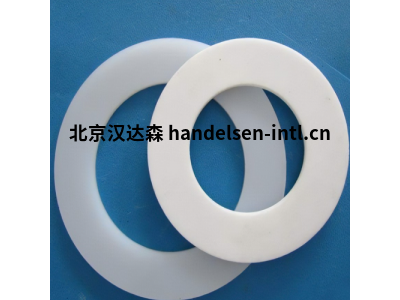

Kroll Ziller G-ST-P/S系列法兰垫片 用于塑料法兰的橡胶垫片
Kroll Ziller G-ST-P/S系列法兰垫片
型号G-ST-P/S系列法兰垫片，/S代表这种垫片设计用于钢法兰中。Kroll Ziller 的垫片可以根据客户要求自由尺寸
| 刘超 QQ：2865543976 手机：18510241215 电话：010-64714988-174 传真：010-84786709-667 邮件：sales21@handelsen.cn |
 |
 |
型材密封件的球形 G-ST 基体与“O 形圈”组合在一起。圆绳环作为最佳的静态密封元件，即使没有在法兰上进行成本高昂的拧紧，也几乎不可能实现。在力流中传递的高表面压力被刚性球形型材密封件吸收。防腐蚀的硫化扁钢环也毫不费力地吸收所需的测试压力
圆线环位于动力支流中，即使在低表面压力下也能理想地依偎在密封表面上。 不平整和凹槽，甚至轻微的错位都可以得到补偿。因此，除了具有小必要拧紧扭矩的材料友好型组件外，型材密封还实现了前所未有的运行可靠性水平
橡胶法兰垫片
G-ST-P/S系列法兰垫片的技术参数
尺寸 DN15 至 DN2000
材质 NBR-DUO-EL， EPDM-EL， EPDM， CSM， HNBR， IIR， FKM， CR， NTR
材料镶嵌 钢和不锈钢
法兰垫片的标准 DIN EN 1514-1 和 DIN 2690
G-ST-P/K系列用于塑料法兰的橡胶垫片
Kroll & Ziller 是您为塑料法兰提供橡胶钢型材垫片的供应商。这些可以从我们的各种弹性体中自由选择，例如 EPDM-EL、NBR-DUO-EL、CSM 和许多其他弹性体。塑料法兰的型材密封件用于许多应用领域——从供水和供气到消防、化工和采矿，所有塑料法兰都经过可靠密封。
附加的外形不仅确保了更好的密封性能，而且确保了塑料法兰在较低拧紧扭矩下的可靠密封性能。此外，型材可以在一定程度上补偿密封面的不平整和损坏、法兰叶片的错位或间隙。
在 G-ST-P/K 中，K 代表塑料。G-ST-P/K 与 G-ST-P/S 的尺寸不同，其尺寸特别适用于塑料法兰密封表面的尺寸。尺寸不合适吗？没问题，我们的G-ST-P/OE可以根据客户要求确定尺寸。
在塑料法兰上使用垫片的优势
紧至低螺栓拧紧扭矩
表面缺陷的补偿
法兰和螺栓可以设计得更弱
塑料法兰连接的使用寿命明显更高（考虑蠕变行为）
与简单的扁平垫片相比，可以更容易地补偿角度偏差
可以省略
用于圆线环槽的昂贵螺钉或法兰上的偏置螺钉
型材垫片有各种尺寸，基于各种标准，例如DIN EN 1514-1、DIN 2690、ASME-B 16.21，用于VCI容器法兰等
G-ST-P系列法兰垫片 用于橡胶管道和法兰的橡胶-钢垫片
G-ST-P/GR 垫片专为橡胶管/法兰而开发，具有最佳的密封性能。与 G-ST-P/S 相比，型材环被偏移，以便在硬质橡胶涂层区域实现最佳压缩。橡胶法兰的软橡胶区域由专门开发的特殊型材（内锥）有效保护。
尺寸
DN25 至 DN1200
材料
NBR-DUO-EL、EPDM-EL、EPDM、CSM、HNBR、IIR、FKM、CR、NR
材料嵌件
镶嵌：钢 （S235JR）、各种不锈钢（1.4301、1.4571）和其他要求
标准
基于 FDG 0389
G-ST -P/OE型材密封件
当标准化密封件不适合时，由橡胶和钢制成的带有开放式嵌件的型材密封件是理想的解决方案。得益于创新的设计原理，可以实现所有可能的直径和几何形状 - 完全根据客户的特定要求量身定制。
型材密封件由可自由尺寸的开放式嵌件和内部橡胶型材组成。嵌件的材料和橡胶嵌件的材料都可以从我们的材料组合中自由选择。例如，经常要求的镶嵌材料是各种类型的不锈钢（1.4301、1.4571）和钢种。
这些垫片通常用于工厂和储罐结构，用于结构薄弱的法兰连接、非标准法兰连接和非常大的公称直径（>4,000 mm 直径）以及塑料和 GRP 法兰连接。
使用带开口嵌件的 G-ST 型密封件的优势
尺寸可自由选择
大尺寸 › 4000 m 可行
弹性体和嵌件材料可自由选择
型材密封件有
各种尺寸和几何形状（例如椭圆形、方形等）
即使在低表面压力下也能保持密封性（即使在低拧紧扭矩下）
DN PN d1 x d2 x s1
/s2
15 10-40 22 x 51 x 3/4
20 6 27 x 64 x 3/4
20 10-40 27 x 61 x 3/4
25 10-40 34 x 71 x 3/4
32 6 43 x 76 x 3/4
32 10-40 43 x 82 x 3/4
40 10-40 49 x 92 x 4/5
50 6 61 x 96 x 4/5
50 10-40 61 x 107 x 4/5
65 6 77 x 116 x 4/5
65 10-40 77 x 127 x 4/5
80 10-40 89 x 142 x 4/5
100 6 115 x 152 x 5/6
100 10-16 115 x 162 x 5/6
100 25-40 115 x 168 x 5/6
125 6 141 x 182 x 5/6
125 10-16 141 x 192 x 5/6
125 25-40 141 x 194 x 5/6
150 6 169 x 207 x 6/8
150 10-16 169 x 218 x 6/8
150 25-40 169 x 224 x 6/8
200 6 220 x 262 x 6/8
200 10-16 220 x 273 x 6/8
200 25 220 x 284 x 6/8
