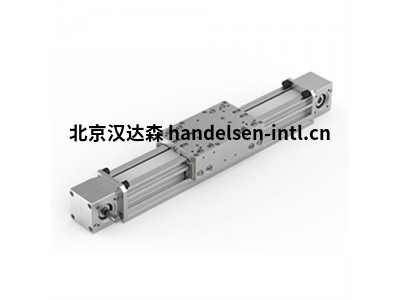

HSB Automation HSB-sigma门式线性单元

我们的门式线性单元 HSB-sigma 代表了HSB-gamma 的更简单、更轻便的版本。它们也是用于创建各种多轴系统的单元。

专门开发的封闭式高刚性铝型材配有集成 HSB 滚柱导轨，是每个 HSB-sigma 线性单元的基础。硬化导向带的布置经过优化，使得滑架可以在所有侧面吸收几乎相等的力。

HSB-sigma 线性单元目前有 4 种尺寸可供选择 - 从 HSB-sigma 70 到 HSB-sigma 160。为了满足不同的实际要求，这里还使用了不同的驱动器型号。

应用领域：适用于轻、中等进给力，相当长的行程。对于中低精度，我们使用免维护同步带作为驱动部件。在 ZRS 版本中用作旋转齿形带，在 ZRSD 版本中用作两个独立移动的滑架。

我们带驱动托架的 ARS/ARH 版本配备了 Omega 驱动器。

ZRS 版本配有旋转齿形带，并在型材末端驱动，适用于所有标准应用，具有相当固定的型材和可移动的滑架，可达到较大的行程距离。

我们的滚柱导轨适用于轻到中负载。它摩擦力低，速度高达 8 m/s。它们的准确度处于中等范围。对于大多数应用，我们的滚柱导轨可归类为“免维护”。

型号

HSB Sigma 70

HSB Sigma 90

HSB Sigma 120

HSB Sigma 160

王亚辉 QQ：2353585188   手机：18519029373 电话：010-64714988-171 传真：010-84786709-667 邮件：sales12@handelsen.cn

HSB Sigma 70技术参数

比重[kg/m]：3.31

面积尺寸 [mm² ]：1227

面积惯性矩 ly [mm4 ]：311463

面积惯性矩 lz [mm4 ]：506501

加宽阻力矩 Wy [mm³]：11006

加宽扭矩 Wz [mm³]：14471
