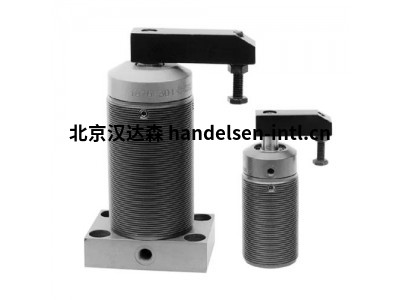

Roemheld J7.202系列气动回转夹具

气动回转夹具用于仅需要低夹紧力的应用。安装的磁性活塞可以监控夹紧和松开位置。

描述

当对元件加压时，夹紧臂摆动并下降 90° 至夹紧位置，然后再下降至夹紧点。

位置监控提供有关活塞位置的所需信息，但不提供有关夹紧臂位置的信息。

通过检测磁性活塞磁场的电子传感器进行监控。开关点可以通过磁传感器的位移连续调整。

材料

旋转夹具有耐腐蚀品质。导向衬套、壳体、活塞和法兰均由硬涂层铝制成。

活塞杆由耐腐蚀钢制成。

固定和连接

为了固定，本体上设有纵向孔和横向孔。空气供应可以通过底侧或宽侧的连接螺纹或钻孔通道来实现。

优点

● 结构紧凑

● 开关点位置调整方便

● 安装方式多样

● 提供 5 种标准尺寸

● 可选择螺纹连接或带 O 型圈密封的多歧管安装方式

J7.202气动回转夹具编号1873106技术参数

王亚辉 QQ：2353585188   手机：18519029373 电话：010-64714988-171 传真：010-84786709-667 邮件：sales12@handelsen.cn

活塞直径 [毫米]：20

杆直径 [毫米]：8

最大工作压力：[bar] 7

阀体设计：块式

夹紧行程 [mm]：7

摆动角度 [°]：90

摆动行程 [mm]：7.5

总行程 [mm]：14.5
