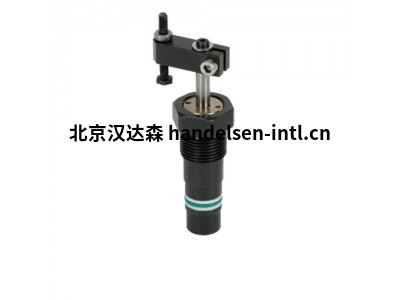

Roemheld RHI-S030系列摆动夹具

RHI-S030 无摆动行程的摆动夹具应用

液压回转夹具用于夹紧工件，当必须保持夹紧区域没有带子和夹紧部件以不受限制的工件装卸时。使用这种不带轴向摆动行程的版本，夹紧臂可在一级摆动，从而允许夹紧仅略高于夹紧臂的肋或凹槽。凭借增强的回转机构，这些回转夹具特别适用于：

 • 循环时间短的全自动制造系统

 • 通过处理系统更换模具的夹具

 • 传输线

 • 电机、齿轮和轴的测试系统

 • 通过使用的多个夹具双夹紧臂

功能

为了夹紧狭窄的凹槽，当夹紧臂旋转时，活塞不得产生任何轴向移动。因此，“摆动”和“夹紧”功能由两部分活塞精确分开。

夹紧行程中的径向防旋转装置

利用旋转夹紧装置，还可以对工件进行仰制加工。如果夹紧压力突然下降，径向防旋转装置会防止夹紧臂向后旋转。然后工件不再被夹紧，但不会掉落。

双夹紧臂

这样可以在多个夹具中节省空间地夹紧工件。

每个夹紧点的夹紧力正好是活塞拉力的一半。

提供带有摆眼和叉头的活塞杆，以便可以安装最合适的双夹紧臂。

优点

● 3 种尺寸可供选择

● 紧凑型设计，部分凹进

● 管螺纹或钻孔通道

● 极短的夹紧和松开时间

王亚辉 QQ：2353585188   手机：18519029373 电话：010-64714988-171 传真：010-84786709-667 邮件：sales12@handelsen.cn

● 附件节流阀，旋入式

● 夹紧臂分度

● 活塞可选配摆眼或叉头

● 带切屑保护装置的刮水器

● 摆动进入狭窄的凹槽

● 夹紧行程中的径向防旋转装置

● 最大工作压力250巴

● 双作用
