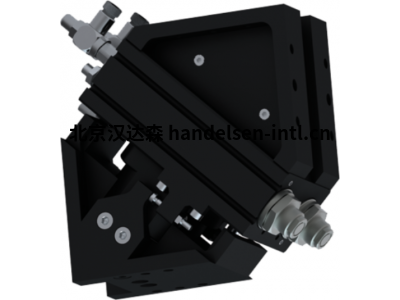

Zimmer SW系列角转轴单元

Zimmer  SW系列角转轴单元

SW 系列角转轴单元的终端位置阻尼可让您在最短的时间内旋转更多的质量，从而提高机器的组件输出。

通过在机器装载系统上对齐的角度枢轴单元减少您的设计和制造工作。

尺寸轴承代表着坚固性和长使用寿命，并为您的应用提供最高的工艺可靠性。

特点

1000 万次免维护循环（最多）

流体馈通

IP64

磁场传感器

电感式传感器

旋转角度180°

终端位置可调 ±3

型号

SW50D4-C

SW74D4-C

SW100D4-C

SW125D4-C

SW155D4-C

SW195D8-C

SW50D4-C技术参数

旋转角度 [°]：180

扭矩 [Nm]：1.5

旋转时间 [s]：0.3

通道孔径 [mm]：9

气动能量传递 [数量]：4

轴承轴向载荷 [N]：490

王亚辉 QQ：2353585188   手机：18519029373 电话：010-64714988-171 传真：010-84786709-667 邮件：sales12@handelsen.cn

径向轴承载荷 [Nm]：25

重复精度 +/- [°]：0.01

工作压力范围 [bar]：3 — 8

额定工作压力 [bar]：6

工作温度范围 [°C]：5 — 80

每循环空气量 [cm³]：15

防护等级符合 IEC 60529：IP64

重量 [kg]：1.3
