Sensor Instruments激光模拟光栅A-LAS可调制A-LAS-N单双通道评估

动态距离测量和

动态定位

在许多应用中，确定距离至关重要，例如在运动过程中确定两个物体之间的距离（间隙大小测量）。A-LAS 系列、SPECTRO-1-ConLAS 系列和 SPECTRO-2-ConLAS 系列传感器具有非常出色的性能，扫描频率高达 175 kHz。测量范围由光斑尺寸决定。光斑尺寸从 0.1 毫米到 100 毫米不等。

光纤截面转换器可用于潜在爆炸性环境。直角截面的纵轴决定了测量范围的大小。SPECTRO-1-FIO 和 SPECTRO-2-FIO 传感器是适用于潜在爆炸性气体环境的两种快速型号，扫描频率高达 175 kHz 或 130 kHz。

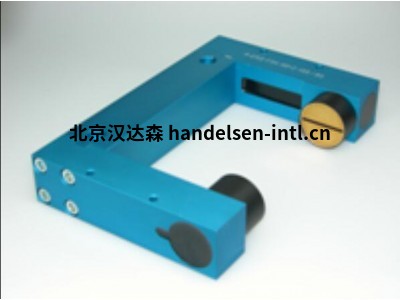

激光模拟光栅

A-LAS 系列

激光模拟光栅和电子控制装置

A-LAS 系列激光模拟光栅采用圆形或矩形截面的平行激光，光分布均匀，可用于测量、定位和检测 0.01 毫米大小的物体。

A-LAS 光栅根据以下测量原理工作：由高精度光学单元（玻璃制成的非球面表面）发出的激光束即使在发射器/接收器距离较远的情况下（根据型号和孔径的不同，最远可达 100 米）也能检测到最小的物体（如螺纹）。

发射器中使用的高精度光圈可确保最佳的应用适应性。光圈保证了光束上均匀的光分布和锐利的光束限制。

除了各种标准孔径外，还可实现特殊孔径。

可调制激光模拟光栅

A-LAS-N 系列

除了 A-LAS 系列，我们现在还提供扩展的 A-LAS-N 系列。除了激光光源的连续电流馈电 （DC） 外，N （Neo） 版本还提供调制 （AC） 功能，即向激光二极管馈电，通过该馈电可以补偿任何存在或干扰的外来光。

因此，即使在外来光线影响下，也可以进行极其精确的测量。我们目前正计划扩大可用的 A-LAS-N 类型范围，以确保至少 A-LAS 系列中最常见的代表也可作为 A-LAS-N 版本提供。

使用SPECTRO-1-CONLAS和SPECTRO-2-CONLAS评估单元，A-LAS-N系列传感器可以非常容易和高效地操作。SPECTRO-1-CONLAS系统是一个单通道系统，即每个评估单元可以连接一个A-LAS-N激光光栅，而SPECTRO-2-CONLAS能够驱动两个A-LAS-N传感器。

单通道评估系统

SPECTRO-1-CONLAS

SPECTRO-1-CONLAS单通道评估单元可用于连接A-LAS-N激光光栅。

评估单元的参数化是在PC上的Windows®中使用全面的SPECTRO1scope软件进行的。为了便于对测量信号的解释，软件中添加了示波器工具，用于在Windows®界面上实时显示信号。各种数字串联转换器允许通过 USB、以太网和 RS232 进行数据交换。两个数字输出（0V/+24V），两个数字输入（0V/+24V）用于外部同步，一个模拟输出（0V ... +10V可切换至4mA ...20mA）也可用。

双通道评估系统

SPECTRO-2-CONLAS

使用SPECTRO-2-CONLAS双通道评估系统可以连接两个A-LAS-N激光传感器。

评估单元在 PC 上使用 Windows® 中全面的 SPECTRO2-Scope 软件进行参数化。示波器软件工具允许实时存储和分析信号。模拟输出和数字输入输出信号都以图形方式显示在监视器上。各种数字串联转换器允许通过 USB、以太网和 RS232 进行数据交换。两个数字输出（0V/+24V），两个用于外部同步的数字输入和一个模拟输出（0V ... +10V可切换至4mA ...20mA）也可用。
