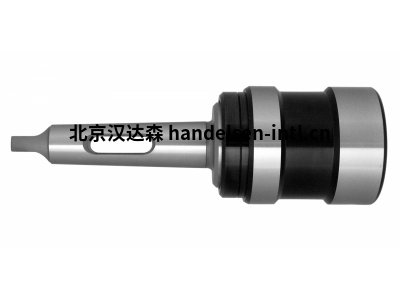

BILZ 快换钻夹头 SBK-SEK

借助这一快速更换系统，可以在钻床、摇臂钻床以及数控钻床上一次工件装夹中执行多种操作。双球夹紧系统可确保安全的扭矩传输以及刀片在卡盘中的无游隙配合。无需任何额外工具即可快速更换刀片，并且在推入卡盘时会自动锁定。通过轴向移动切换套筒来解锁嵌件。

换刀必须在主轴静止的情况下进行。刀片的短入口和出口路径意味着可以在几秒钟内更换刀具。快换系统可水平和垂直使用，也可顺时针和逆时针旋转。可根据要求提供用于内部冷却液馈通的 SBK 衬里和 SEK 刀片。在特殊版本中，快速更换系统还可与特殊机器一起用于全自动换刀。

注意：

不适用于径向载荷（例如铣削）和拉伸载荷（例如向后下降）。

应用领域

应用：螺纹切削、成型、钻孔、锪孔、倒角、铰孔

机器类型：钻孔、摇臂钻床、专用机床、数控机床

特征

快换装置可自动锁定卡盘中的刀片

卡盘中刀片的高同心度 (3/100)

轴向和径向间隙

卡盘和刀片之间的锥形安装

由于进料呈圆锥形，更换路径较短

可垂直和水平使用

可用于左右旋转

卡盘始终保持在机床主轴中

优点

轴向和径向游隙自由度 - 由于锥形安装，更换路径较短

更短的旅行距离 - 节省时间

王亚辉 QQ：2353585188   手机：18519029373 电话：010-64714988-171 传真：010-84786709-667 邮件：sales12@handelsen.cn

更大的灵活性 - 所需的夹紧装置更少

使用快速更换系统仅更换刀片 - 使用莫氏锥度无需费力更换刀具

型号

SBK2/MK2

SBK3/MK3

SBK4/MK4

SEK2/ESX16

SEK3/ESX25

SEK3/ESX32

SEK4/ESX32
