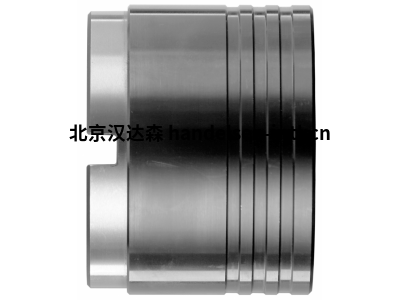

BILZ ASR系列可连接快换钻夹头

短钻头夹紧系统由快速更换钻夹头和刀架组成，用于特殊机器和传输线上。短钻头夹紧系统的短悬伸长度确保了高刚性，因此特别适合使用短钻头进行钻孔操作，而无需在机器侧进行钻头引导。

钻夹头直接用螺钉固定在机床主轴上。螺纹锁固膏可确保良好但可松开的连接。得益于新开发的滚柱夹紧技术，卡盘中刀柄的自动锁定可确保轴向无游隙固定。由于紧配合公差和可靠的扭矩传输，良好的同心度特性是短钻头夹紧系统的进一步特征。

刀柄可配备 ESX 夹头或符合 DIN 1835 的圆柱形刀柄。使用防扭紧定螺钉可以在机器外部预设工具的长度。短钻头夹紧系统还可用于内部冷却液馈通，并且适合顺时针和逆时针旋转。

应用领域

应用：钻孔、深孔钻

机床类型：深孔钻、专用机床、传输线、多轴头

特征

可连接的快换夹头

投影长度短

主轴 (h4) 和刀架的紧配合公差（-0.002 至 -0.005）

带长度调节的刀架 (WZHR)

滚轮张紧技术

快换系统

自动锁定卡盘中的刀架

开关距离非常短

优点

快速更换系统，快速刀架更换 - 减少机器停机时间

高刚性-高同心度

王亚辉 QQ：2353585188   手机：18519029373 电话：010-64714988-171 传真：010-84786709-667 邮件：sales12@handelsen.cn

无需导向衬套 - 使用寿命更长

可在机器外部预设长度 - 减少机器停机时间

型号

 ASR 16-35

 ASR 20-42

 ASR 25-50

 ASR 28-52

 ASR 32-60

 ASR 36-68
