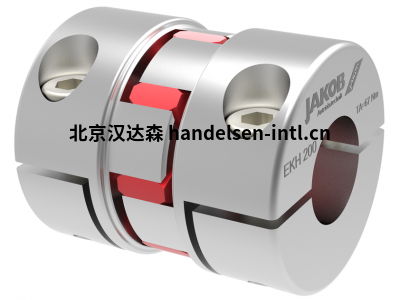

JAKOB EKM系列弹性联轴器

弹性联轴器是可插拔、无间隙的柔性轴联轴器，适用于小到中等扭矩。

具有渐开线形齿和高肖氏硬度的塑料星形件用作连接和补偿元件。它以形状配合的方式插入两个带有爪形凸轮的高精度制造的轮毂中，并带有轻微的预紧力。星形弹性联轴器可以补偿较小的轴不对中，具有电绝缘性并具有良好的减振性能。

有多种标准版本可供选择，具有无间隙、摩擦锁定轴毂连接，即使没有额外的滑键也能确保安全的扭矩传输。

产品系列

EKM

ESM-A

EKH

EKS

EKM型号

EKM 8

EKM 15

EKM 30

EKM 150

EKM 400

EKM 2000

EKM 8技术参数

标称扭矩：8 Nm

扭转刚度：0.09 Nm/arcmin

转动惯量：0.01 10 kgm²

最大轴向轴偏移：± 0.5 mm

最大横向轴偏移：0.1 mm

径向弹簧刚度：600 N/mm

王亚辉 QQ：2353585188   手机：18519029373 电话：010-64714988-171 传真：010-84786709-667 邮件：sales12@handelsen.cn

工作温度范围：- 30° 至 +90°C

最大允许运行速度： 15000 rpm

重量：0.06 kg

EKM特征

• 两侧带有径向夹紧轮毂

• 经济高效、紧凑的标准系列

• 可插拔、无间隙且减振

• 扭矩范围：8 - 2,000 Nm

• 轴直径：8 - 90 mm
