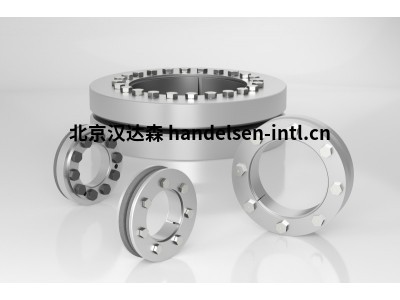

RINGFEDER RFN 系列收缩盘

RINGFEDER 收缩盘是法兰形摩擦锁定轴毂连接件，是传统收缩配合、楔块、键槽或多边形连接的更强大、更可靠的替代品。与内部锁定装置（例如锁定组件）相比，压力从外部施加到中空轴或轮毂，从而在轴和轮毂之间形成绝对无间隙的摩擦接合连接。

因此，收缩盘不在负载路径中，而是在轴和轮毂之间的连接表面处以力锁定方式传递扭矩，无需中间元件。RINGFEDER 收缩盘还具有无磨损、免维护、易于组装和拆卸以及出色的抗交变扭转和同心度特性等优点。

型号

RFN 4051

RFN 4061

RFN 4061 SST

RFN 4071

RFN 4073

RFN 4091

RINGFEDER  RfN 4051 是一款由三部分组成的收缩盘，用于传递低至中等扭矩。狭窄的压力环仅需要非常小的空间。通过改变螺钉紧固扭矩，可以针对相应的应用有针对性地设置可传递扭矩。

王亚辉 QQ：2353585188   手机：18519029373 电话：010-64714988-171 传真：010-84786709-667 邮件：sales12@handelsen.cn

收缩盘是创建机械收缩配合的现代方法。收缩盘由一个或两个带有锥形孔的止推环和一个配合的锥形内环组成。通过拧紧锁紧螺钉，推力环被拉在一起，压缩内环并向轮毂外侧施加压力，将其夹紧到轴上。由于位于轮毂周围，只有一个接口传输负载，因此收缩盘方法具有明显的优势，例如提供非常同心且平衡良好的连接的可能性，适合高速应用。

技术参数

内径：125-500毫米

外径：185-750毫米

总长度：58-171 毫米

扭矩：10,550 Nm
