RINGFEDER GWE 系列弹性爪式联轴器

GWE 系列的高精度、工作可靠的弹性体爪式联轴器在高加速过程中的高定位精度需要出色阻尼的应用中特别令人信服发生振动或可插拔耦合解决方案的情况。典型的应用领域包括测量、精密和进给驱动、磨削、车削和铣削主轴、木材和金属加工机械以及传输和输送技术、包装机械、机器人、线性技术和测试台。

RINGFEDER弹性体联轴器的核心GWE 系列是弹性体环，具有不同的肖氏硬度，位于两个联轴器轮毂之间。它无间隙地传输所需的扭矩，有效补偿角度、径向和轴向轴不对中，并确保整个传动系统的振动优化运行行为。我们的伺服插入式联轴器的要求与其使用领域一样复杂且多功能——我们与您一起开发并实现适合您的应用的解决方案。

型号

GWE 5102

GWE 5103.1

GWE 5104

GWE 5106

GWE 5112

GWE Z5106.1

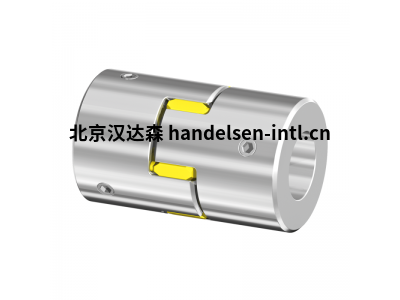

RINGFEDER  GWE 5102是一款紧凑型微型联轴器，是低扭矩和狭窄安装空间的解决方案。半联轴器通过螺纹销而不是夹紧轮毂固定到轴上。轴公差应位于配合公差“g6"至“h7"范围内。两个偏移 120° 的螺纹销在联轴器轮毂和轴之间产生传递扭矩所需的接触压力。

应用领域

编码器

精密驱动器

王亚辉 QQ：2353585188   手机：18519029373 电话：010-64714988-171 传真：010-84786709-667 邮件：sales12@handelsen.cn

进给驱动

磨削和铣削主轴

机械工具

技术参数

孔径：2-48 毫米

外径：10-80毫米

总长度：15-114 毫米

最大速度：5900-47500 rpm

扭矩：0.5-190牛米
