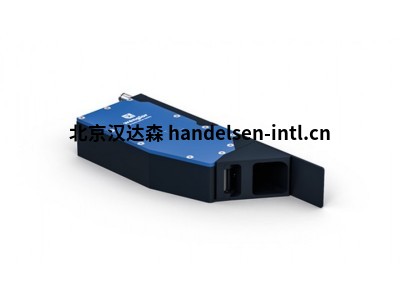

WENGLOR MLZL 系列轮廓传感器

weCat3D 系列的 2D/3D 轮廓传感器使用激光三角测量原理创建 2D 高度轮廓和 3D 点云。MLZL 型号可以用于恶劣的焊接应用。

型号

MLZL171

MLZL151

MLZL131

MLZL141

MLZL121

MLZL171 2D/3D轮廓传感器特征

全自动焊接作业对品质和精度要求很高。因此在焊接前，必须在机器人单元对焊缝位置进行可靠的检测。为此，焊接设备配备了用于焊缝引导的创新型 2D/3D 轮廓传感器 weCat3D。

特点概览

易于集成

高品质型材，确保高的工艺可靠性

一体式冷却 / 冲洗系统

结构紧凑而坚固（IP67）

可选综合数据分析，用于确定导向点

技术参数

Z 轴的工作范围：74 — 158 mm

测量范围 Z：84 mm

测量范围 X：38 — 62 mm

线性偏差：65 µm

Z 轴的分辨率：8.3 — 32.5 µm

X 轴的分辨率：32 — 64 µm

王亚辉 QQ：2353585188   手机：18519029373 电话：010-64714988-171 传真：010-84786709-667 邮件：sales12@handelsen.cn

波长：450 nm

环境温度：0 — 45 °C

储藏温度：-20 — 70 °C

测量速率：200 — 4000 /s

外壳材料：铝

防护等级：IP67

重量：587 g
