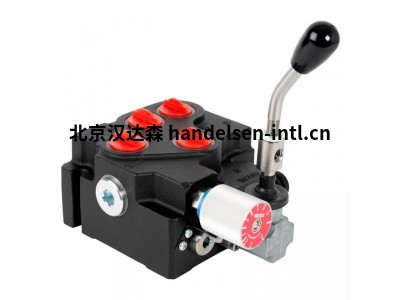

Webtec CV120 系列组合阀

CV120 系列是一款非常紧凑的阀门，将外壳中的可变分流器与方向控制阀结合在一起。该系统需要更少的软管和配件，并允许更紧凑的安装，从而降低了成本和尺寸。CV120 中用于数量控制的设计和组件来自著名的 VFD120 系列。这会产生良好的流量/压力特性，无论负载压力如何，都能实现一致的流量。

方向控制元件采用硬化合金钢滑块，具有多种控制选项和类型。该阀门有两个泵入口和两个容器出口，允许将管道连接到阀门的侧面或顶部。其中还包括一个先导式“全流"溢流阀，用于保护调节端口 A 和 B。还可以选择从端口 A 释放全部输入流量并从端口 B 释放调节流量。当一个端口用于为使用泵的全排量的驱动电机供电，并且调节端口驱动需要变速的第二个电机时，这非常有用。

阀门也可以使用 HPCO 联轴器串联。如果 HPCO（安装在 T1 上）用于下游阀门，则需要第二个泄压阀来调节离开 HPCO 的压力。在这种情况下，两个泄压阀彼此独立工作。

技术数据

最大公称压力：高达 250 bar (3600 psi)

总流量：120 L/min，32 US gal/min

调节流量：高达 95 L/min，25 US gal/min

连接：BSPP、SAE

材质： 钢部件 黑色喷漆球墨铸铁主体 铝制按钮

重量：8.9 千克，19.5 磅

王亚辉 QQ：2353585188   手机：18519029373 电话：010-64714988-171 传真：010-84786709-667 邮件：sales12@handelsen.cn

安装：两个螺钉（M8 或 5/16"）

特点

● 清晰标记的单速拨号盘可以快速直观地调整给定的“优先"流程。

● 当压力波动时，压力补偿可同时使用优先和旁路设置 - 不会影响优先流量。

● 易于安装——侧面和顶部的连接选项。

● 通过HPCO 耦合和标准连接可以互连。

● 可调节泄压阀 – 出厂设置为 220 bar (3,200 psi)。
