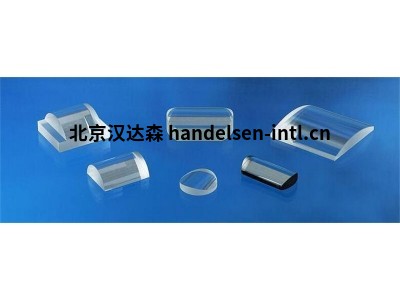

Hellma 柱面光学元件产品系列

精度是使Hellma的柱面光学元件适合所有类型应用的先决条件，值得注意的是与激光系统的集成。Hellma针对该子领域的产品组合特别深入，具有广泛的可用半径和长度。所有柱面透镜均可配备所需的涂层。能够根据您的要求调整镜头是我们的关键因素。对于减反射涂层，Hellma要求您指明特定的波长范围和所需的残余反射程度，以便能够制定出适合的涂层。

产品系列

平凸柱面透镜

平凹柱面透镜

双凸面柱面透镜

双凹面柱面透镜

凸凹柱面透镜

柱面消色差透镜

柱面透镜阵列

交叉圆柱

柱面镜

平凸柱面透镜参数数据

半径范围：2.5 毫米半径 – 无穷大

长度：

对于 2.5 mm – 5 mm 半径：1 mm – 40 mm

对于 5 mm – 10 mm 半径：5 mm – 100 mm

对于 10 mm – 1000 mm 半径：10 mm – 600 mm

对于 30 mm – 70 mm 半径：最大 3000 mm

宽度：

分别为 1 毫米 – 2 R 或 250 毫米

可根据要求为柱面透镜提供圆形边缘：直径 1 毫米 – 2 R 和 350 毫米（最大）

王亚辉 QQ：2353585188   手机：18519029373 电话：010-64714988-171 传真：010-84786709-667 邮件：sales12@handelsen.cn

公差：

  半径变化高达 1000 毫米：± 1%，超过 1000 毫米为 ± 5%，可根据要求提供高达 ± 0.01 毫米的半径精度（取决于几何形状）

  长度：±0.1毫米

  宽度：±0.1毫米

  不规则度：633 nm 处每 10 毫米 λ/4，可根据要求减少至 λ/10，可选择提供最大直径为 150 毫米的认证文件（取决于半径）

  边缘厚度变化：高达 ± 0.1 mm（中心），根据要求高达 1 μ
