Delimon DD/DM 双线阀

DD 和 DM 阀门完全采用液压操作，可输送油或油脂。这些 Dualine 阀门还可以完全单独调节排放量，并配备操作指示器。每个 DD 阀服务于两个轴承；然而，通过一种简单的交叉移植方法，它就可以满足人们的需求。因此，以四阀块为例，实际上可以服务于四个到八个轴承之间的任何位置。DM 系列阀门的每个阀门部分始终有一个排放口，位于阀门底部。DD 和 DM 阀门可提供多种基本排放能力，并且可提供由一个、两个、三个或四个阀门组成的模块。

操作

进入阀门的加压润滑剂迫使先导活塞向下，从而将压力施加到主活塞顶部。主活塞在压力下开始向下移动，迫使润滑剂从其腔室流过先导活塞的下部区域，并从排放管线流出到轴承。当供应管线中的压力反向时，润滑剂进入阀门并迫使先导活塞向上，从而将压力施加到主活塞底部，主活塞开始向上移动，迫使润滑剂从其腔室中流出，经过先导的上部区域活塞并从第二个排放管线流出至轴承。



型号

DD512250 WITH OUTLET CHECKS

Valve Assembly with Monitoring Switches

Valve Assembly with Adjusting

Dualine Valve DD58 Low Output

DM62 VALVE 2OUT W/FITTINGS

DM61 VALVE 1OUT W/FITTINGS

DM54 VALVE 4OUT W/FITTINGS



典型阀门布局

DD 阀

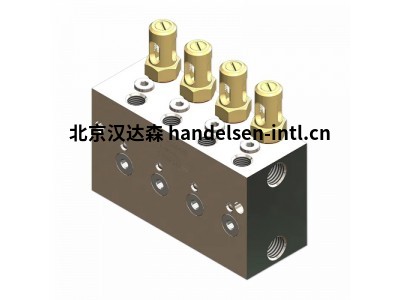

典型的四阀 DD 阀块带有八个排放口。通过交叉端口套件可以轻松地将阀门从双排放转换为单排放。阀门稍后可重新转换为双排放。

+ 标准黄铜指示器外壳

+ 实心铜挤压垫圈，具有出色的密封性

+ 标准氟橡胶密封件，耐温 350°F (163°C)

+ 如果使用单或双插座插头，则可轻松识别

+ 标准不锈钢指示器销

+ NPT 或 BSP 插座可接受所有标准接头和 Farval U81 接头

+ 用于密封加工端口的 10,000 psi 额定 Koenig 塞

+ 与主活塞的实心销连接

+ 提供 1-12 个润滑出口 DM 阀 典型的单阀

DM 阀

阀门底部有一个排放口。四阀组有四个排放口。

+ 泵的供油口

+ 调节螺钉（改变阀门输出）

+ 指示杆（显示阀门正在运行）

+ 止回阀（某些油系统的排放口需要）
