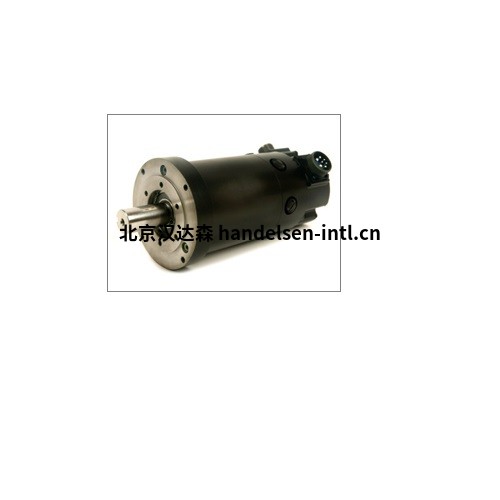

CALLAN TECHNOLOGY-TT-423X直流电机用于机床/机器人

CALLAN TECHNOLOGY-技术参数：



扭矩（磅英尺）7.8 至 24.5

电压直流 (V)最多 最大 140 个。

速度 (RPM)3600

框架尺寸(Ø 英寸)6.5

轴径(Ø 英寸)1.375



CALLAN TECHNOLOGY-特点：



TT-423X 电机最初是连续的极电机。如今，Callan Technology 将这些电机制造为 6 极、满装电机，为您提供与原始 TT-423X 电机相同的电气性能。它们可以采用面安装或法兰安装，并作为标准配备 TGF2030-147 转速计。



TT-423X 系列直流伺服电机-转速计单元扩展了 TT-420X 系列的扭矩和功率范围。 TT-423X 系列直流伺服电机转速计单元采用高能稀土磁体材料，可为机床、机器人、自动材料处理、拉丝、造纸、塑料薄膜和箔加工、张力控制和包装机械提供精确的运动控制等。高达 112 lb.ft 的峰值扭矩为快速、准确定位提供了充足的动力。再加上低电机惯量，理论加速度高达 6500 rad/sec2 结果。



独特的永磁体结构消除了传统陶瓷磁体电机中常见的热失控和换向问题。规定通过在非驱动端的轴伸端安装旋转变压器、编码器或其他位置反馈设备。一个 24V 直流可以选择提供故障安全制动器。电机电源和测速发电机引线通过接线盒提供，但也可以通过飞线（PG 压盖）或连接器进行替代连接。



上面的电气规格是我们标准绕组的示例。我们有许多特殊绕组，旨在涵盖大多数速度/扭矩应用。如果下面的绕组不适合您的应用，请联系我们，我们将为您设计特殊的绕组。



规格



7.8 至 24.5 lb.ft 连续

2.0 至 4.5 马力

3600 rpm 最高转速

紧凑的尺寸

高能稀土磁铁

6极电机



标准功能



圆形法兰

飞线（NPT 孔）

IP44 密封

键槽

后轴延长件

太长

恒温器



选项



制动

连接器

特殊绕组

无键槽

特殊轴

油封

特殊密封



CALLAN TECHNOLOGY-型号：
