behlke固态开关的应用说明

品牌behlke	有效期至长期有效	最后更新2021-04-14 15:23
浏览次数0

behlke固态开关的应用说明

德国BEHLKE（贝克）公司成立于1985年，总部位于法兰克福，自成立以来，一直追求创新，推出了许多高科技的产品，在世界各地得到广泛的应用。德国BEHLKE公司具有强大的技术实力、超稳定的产品、标准模块化的设计等优点在高压高电流半导体器件行业处于全球领先地位。特别是在某些超高压超电流领域更是引领行业标准。
德国BEHLKE系列产品：电子开关、高压发生器等产品

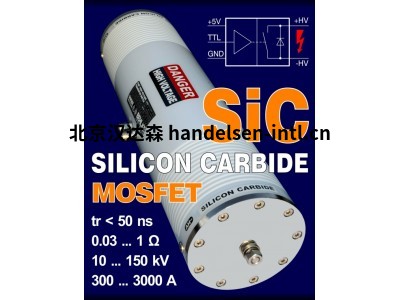

碳化硅场效应晶体管(SiC)或沟槽场效应晶体管技术的极低导通电阻●具有真实继电器特性的多功能高压开关●TTL信号可控制的导通时间●低动态开关损耗和极低导通损耗●工业电源应用的理想之选●过载和电压反转方面的鲁棒性●优秀高压瞬变的dv/dt抗扰度

　　应用说明一：贝尔克固态开关有极端的上升和下降时间。如果您的应用不需要全开关速度，我们建议您使用速度限制选项S-TT(上升和下降时间大约慢50%)和输入低通滤波器选项LP。速度限制选项有助于将快速高压脉冲电路(例如自振荡、自重触发、振铃等)的典型高频困难降至最低，并简化EMC总体设计。

　　应用说明二：快速固态开关是相对敏感的反向电流从松夹感性负载或过度布线电感。反向电流可能以一种不确定的方式开启缓慢的本征(寄生)FET二极管，并可能导致灾难性的开关故障，特别是在关断阶段与高关断电流结合时。因此，当感性负载或高感性接线连接到开关时，建议将FET开关始终与快速续流二极管网络(快速串联阻塞二极管+并行快速续流二极管)相结合。这种保护二极管网络可以通过BEHLKE FDA系列的单个二极管安装在外部。它也可以作为选项I-FWDN集成到交换模块中。请仔细阅读一般说明。

　　出口限制：根据美国法律和德国法律(两用条例)，最大峰值电流等于或高于500安培的快速固态开关限制出口。没有美国或德国出口当局的有效出口许可证，这些货物不得出口到第三国。可能需要最终用户语句。请咨询贝尔克。

　　产品代码：型号包含有关电压、电流和导通行为的编码信息。第一个数字代表电压，单位为kV，破折号前的最后一个数字表示开启行为(0=固定开启时间，1=可变开启时间)。破折号后面的数字表示电流，单位为安培x10。特殊功能由第二个破折号后的字母编码。示例HTS 61-15-SiC:HTS=高压晶体管开关，6=6 kV，1=可变导通时间，120=1200安培，SiC=碳化硅(或B=低导通电阻沟槽场效应晶体管)
