意大利AIR TORQUE 执行器产品特点

意大利AIR TORQUE 执行器产品特点

　弗雷西阀门正式启动对于意大利AT(AIRTORQUE)气动执行器中国区的销售，给中国地区的客户提供Z优惠的价格，的质量的气动执行器。

　　AT气动执行器机械构造 AT系列气动执行器是双活塞齿条与齿轮转动结构设计，分为双作用与单作用(弹簧复位)，适用于户外或户内各种不含腐蚀性或腐蚀性环境。

　　【详细说明】

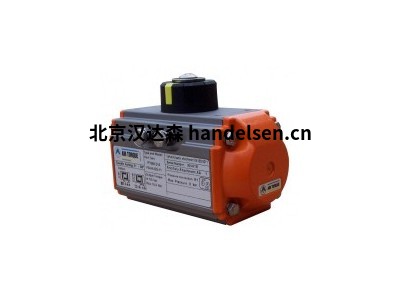

　　意大利AIRTORQUE单作用/双作用气动执行器(AT250双作用气缸)

　　AT气动执行器结构特点：

　　1)、挤压成型的铝合金缸体，经硬质氧化处理，表面质地坚硬，耐磨性强。

　　2)、紧凑的双活塞齿轮、齿条式结构，啮合精确，传动平稳，安装位置对称，输出扭矩恒定。

　　3)、活塞、齿条和输出轴的活动部位均安装F4导向环，实现低摩擦，长寿命，避免金属间的接触。

　　4)、缸体、端盖、输出轴、弹簧、紧固件等均经防腐处理。

　　5)、单气控型执行器的弹簧经预压后安装，可安全、方便的拆卸和组装。

　　6)、AT32气动执行器在全开和全关位置均可进行0度和90度正负5度的双向行程调节。

　　7)、安装连接尺寸符合ISO5211、DIN3337和VD1/VDE3845以及namur标准，确保AT32气动执行器间的互换性和方便安装电磁阀、限位开关等附件。

　　8)、输出轴的安装连接孔有多种形状(四方孔、轴键孔、扁孔)供选择

　　9)、外形美观而精巧，重量轻，具有防水密封结构。

　　10)、有常温型、高温型、低温型。在常温工作条件下使用NBR，在高温或低温时采用氟橡胶或硅橡胶

　　AT气动执行器形成角度

　　标准的形成角度：0°~90° 可以调整士5°

　　120℃形成角度：0° ~120° 可以调整士5°

　　180℃形成角度：0° ~180° 可以调整士5°

　　AT气动执行器操作介质：

　　经过30μm过滤的干燥或加油润滑的洁净压缩空气，或非腐蚀性气体。暴露点温度-20°(-4°F)

　　AT气动执行器气源压力

　　zui大的气源压力为10bar(145psi)

　　常供给气源压力为yali2.5bar(36psi)~8bar(116psi)

　　AT气动执行器操作温度

　　SL为标准的温度(密封材质为丁晴橡胶O型圈NBR)-20℃(-4°F)~+80℃(+176°F)

　　HL为高温(密封材质为氟橡胶O型圈FPM)-15℃(+5°F)~+150℃(+300°F)

　　LT为低温(密封材质为硅橡胶O型圈SILICON)-40℃(-40°F)~+80℃(+176°F)

　　对于使用低温和高温的执行其需要用特殊的润滑脂润滑

　　意大利AIRTORQUE单作用/双作用气动执行器(AT250双作用气缸)

　　AT32气动执行器型号选择：

　　首先确定阀门启、闭时所需要的扭矩，在正常使用条件下，推荐安全系数为15～20%。再根据阀门使用的流体介质增加安全值。对清洁、润滑介质增加20%安全值;对水蒸气或非润滑液体介质增加25%安全值;非润滑的浆料液体介质增加40%安全值;非润滑的颗粒介质增加80%安全值。

　　选择双气控执行器时，根据上计算的扭矩值及使用气源压力查找双气控执行器的扭矩表，就可得到准确AT型号。

　　选择单气控执行器时，根据上述计算的扭矩值及使用气源压力，在弹簧复位栏内查找终点时扭矩(此扭矩要大于上述计算的扭矩)，就可得到准确的SR型号。例如：气源压力为0。4Mpa，经上述计算需要控制一个扭矩为165N。m的阀门，首先按表查找弹簧复位终点相近扭矩171N.m，再向左查看执行器型号为SR160型(共装10组弹簧)。

　　说明：SR单气控型输出扭矩表中，弹簧复位“终点”扭矩即为关闭阀门的扭矩，弹簧复位“开始”扭矩即为打开阀门时的扭矩。相对应的气源压力开始的扭矩即关闭阀门状态的扭矩，气源压力终点扭矩即为打开阀门的扭矩。

　　AT气动执行器气动阀门的一般问题及解决指南：

　　气动阀门不能动作

　　1.电磁阀是否正常，线圈是否烧坏，电磁阀芯是否被赃物卡死更换电磁阀、更换线圈、清楚赃物

　　2.对执行器单股供气检验，是否正常工作，如汽缸活塞窜气、缸体与端盖或转轴处漏气等，拆开执行器检查密封件是否已损坏，汽缸内孔表面是否已损坏。更换已坏密封圈、更换汽缸或活塞

　　3.阀内哟杂志将球芯卡住清楚杂质更换已损阀件

　　4.手动操作执行机构的手柄处在手动位置将手柄扳到气动自动位置

　　5.管路扭曲、压扁纠正或更换管路

　　6.介质或环境温度太低，造成管路冻结。即使清楚冷凝水，增设除水设备

　　气动阀门动作迟缓爬行

　　1.气源压力不够增加气源压力，途中设置贮气罐以减少压力变动。

　　2.其流量不够或同时有其他耗气量大的装置工作增设贮气罐，增设空压机，以减少压力变动

　　3.气动执行器扭矩过小增大AT气动执行器规格

　　4.阀门负载过大，阀门阀芯或其它阀件装配太紧不合理。重新修配，调整阀门扭矩

　　5.汽缸摩擦力变动大进行合适的润滑

　　其它故障

　　1.阀门动作开始跳动，负载过大增大AT气动执行器规格

　　2.阀门动作结束时跳动，动作太快，惯性能量过大增设调速阀或外部缓冲

　　回信号无信号信号电源线路、短路、断路 1.维修电源线路

　　2.重新调整凸轮至正确位置

　　3.更换微动开关
