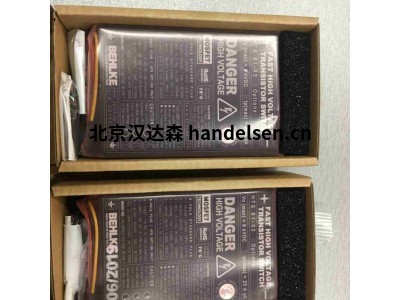

Behlke HTS 361-01-C/HFS高压开关参数介绍
| 魏晓杰小组 QQ：2850590592 手机：18518172400 电话：010-64714988-177 传真：010-84786709-667 邮件：sales7@handelsen.cn |
 |
 |
最高工作电压：Ioff（关闭电流）f < 50 mADC, Tcase（外壳温度） = 70°C ± 36
最高隔离电压：高压开关和控制/ GND之间，连续工作 ± 40
最大外壳隔离电压：在开关跟外壳表面，3分钟 ± 40
最大接通峰值电流：Tcase （外壳温度）= 25°C，duty cycle（工作周期）<1% 12
最大持续负载电流：（1）Tcase （外壳温度）= 25°C ，标准设备，强制空气4米/秒 0.21
（2）Tfin = 25°C，设备与选项CF-LC，空气4米/秒 0.61
（3）Tflange = 25°C，带有选项GCF的设备，在散热器上 0.78
（4）Tinlet = 25°C，具有ILC选项的设备，水0.1 l/min，带有选项DLC-0.6的设备。0.78，1.36
最大连续功耗：（1）Tcase （外壳温度）= 25°C ，标准设备，强制空气4米/秒 15
（2）Tfin = 25°C，设备与选项CF-LC，空气4米/秒 120
（3）Tflange = 25°C，带有选项GCF的设备，在散热器上 200
（4）Tinlet = 25°C，具有ILC选项的设备，水>0.1 l/min，带有选项DLC-0.6的设备。200，600
直线轴承：Above（以上） 25°C（1）Tcase （外壳温度）= 25°C ，标准设备，强制空气4米/秒 0.333
（2）Tfin = 25°C，设备与选项CF-LC，空气4米/秒 2.666
（3）Tflange = 25°C，带有选项GCF的设备，在散热器上 4.444
（4）Tinlet = 25°C，具有ILC选项的设备，水0.1 l/min，带有选项DLC-0.6的设备。4.444，13.33
8、工作温度范围：标准设备和选项CF-LC, GCF, ILC (Opt. DLC) -40...70 (60)°C
9、储存温度范围：带有ILC选项的开关可能需要防霜保护 -50..100°C
10、最大允许的磁场范围：均匀的稳定场，围绕着整个开关 25
11、工作电压范围:正负极电压，由连接决定 0-36kVDC
12、典型击穿电压:注:Vbr是用于质量控制的测试参数目的只有，不适用于正常运行! Ioff > 0.5 mA 37.8kVDC
13、典型断开电流：25°C, @ 0.8xVO低泄漏电流可选 < 10µADC
14、典型导通电阻：Tcase = 25°C, Tflange = 25°C, Tfin = 25°C, Tinlet = 25°C. 0.1 x IP(max)
15、典型传输延迟时间：电阻负载，0.1 x IP(max)， 0.8 x VO(max)， 50-50%
16、典型的输出脉冲抖动：输入阻抗匹配，Vaux / Vctrl = 5.00 VDC
17、启动上升时间：10-90%,RL = 5kfi, 0.2 x VO(max), CL= 10pF,
RL = 5kfi, 0.8 x VO(max), CL= 10p,
RL = 5kfi, 0.8 x VO(max), CL=100pF,
VO= 0.5 x VO(max), IL = 0.5 x Ip(max)
关闭时间：10-90%，电阻负载@ 1.0 x Ip(最大值)
最大启动时间：无上限，真实的继电器开关特征
最小启动时间：10-90%，电阻负载@ 1.0 x Ip(最大值)
最大连续开关频率：@ Vaux= 5.00 V，没有HFS选项的标准设备
Sw. shutdown if,带有HFS电源的标准设备
f(max) is exceede，选择HFS +充分冷却选项
最大脉冲数值：fb = 1 mhz(1µs间距)。如果超过N(最大值)，则关闭开关。
耦合电容:开关与,标准设备和选项CF, DLC
控制端,设备有GCF, ILC选项
