GES Series100系列插头插座

SERIE 100单极高压连接器有12种类型，额定工作电压为10到100 kVDC，有30A或80A两种版本。 衬套配有圆形法兰，也可作为各种类型的防油型。 标准-100标准配备公制EMC电缆密封套，并提供用于屏蔽连接的圆柱形夹具。 串联-S HV连接器特别适合作为任何类型的高压电源的电压输出。

SERIE 100产品特点：

工作电压：10 - 100 kV DC

测试电压：15 - 150 kV DC

额定电流：30 - 80 A.

体积电阻：300μΩ

极点：1

连接类型：焊接或螺钉

连接横截面：2.5mm²

防护等级：IP 50

易燃性：UL94 V-0或HB

SERIE 100产品优点：

适用于极高电压和高电流

可提供油密衬套

坚固的金属外壳

最优质的绝缘材料组

质量接触高达100Tsd插拔次数

SERIE 100典型应用：

高压电源

加速器

电缆测试，故障定位

Type SB110 10 kVDC

电气特性：

工作电压（DC）10 kV

测试电压（DC）15 kV

额定电流30 A.

最大工作电流40 A.

脉冲电流3000 A.

特点

触点尺寸2.5毫米

绝缘材料PTFE

安装型插座圆形法兰

接触电镀银（Ag）

订购货号：

7200101 KS110/5-8 PTFE  插头，电缆安装  夹紧范围，用于电缆直径 5 - 8毫米

7200102 KS110/7-11 PTFE  插头，电缆安装  夹紧范围，用于电缆直径 7 - 11毫米

7200103 KS110/10-14 PTFE  插头，电缆安装 夹紧范围，用于电缆直径 11 - 14毫米

7200105 KS110/M20 PTFE插头，电缆安装with adaptor M20x1.5 for external cable gland

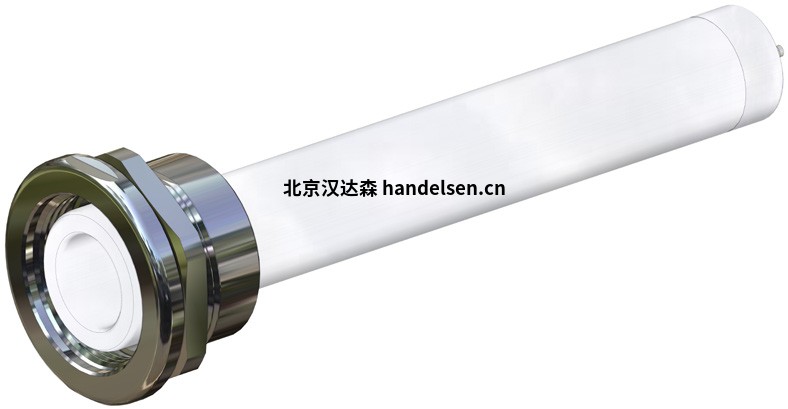

7200107 GB110 PTFE  插座，面板安装

7200108 GB110/O PTFE插座，面板安装  油密版
