德国Big Kaiser接头夹具



1.圆头

圆形卡盘的直径范围从Ø90-196 mm（Ø3.543“-7.716”）和阀体样式可满足多种应用。卡盘可以提供单个凹槽，多个凹槽或衬套孔以供定时。大多数车体允许使用涡轮辅助夹紧来获得更大的保持力。



90毫米

ASM 90

作为Unilock家族中最小的圆形卡盘之一，ASM 90专门从事小型工作而不会造成障碍。

120毫米

ASM 120

对于这些对板友善的较小但坚固耐用的120 mm圆形卡盘，具有多种定位和固定选项，改变位置和工作没有问题。

138毫米

ESM 138

我们的138毫米圆形卡盘可轻松安装到定制夹具设计中，其多功能性使其成为我们的畅销产品。

160毫米

ISM 160

ISM 160圆形卡盘是用于4轴和5轴旋转工作台面的单卡盘解决方案。

170毫米

MSM 170

MSM 170设计的刚性使其可以在所有类型的应用程序和环境中用于精度的操作。

176毫米

ESM 176

由于其尺寸和附加的夹紧弹簧，ESM 176 mm圆形卡盘在搬运重量级夹具方面表现出色。

196毫米

HSM 196

HSM 196圆形卡盘可用于第4轴和第5轴旋转工作台，车床或铣床上。





2、矩形夹头

UNILOCK矩形卡盘非常适合单卡盘应用。它们有多种尺寸，当与工件的占地面积匹配时，它们可从其余五个侧面获得最大的接触。

EDM 100/150在所有UNILOCK卡盘中具有最低的轮廓，而新的AFM 146也紧随其后。AFM 105/65和ESM 100/75是UNILOCK系列中两个最窄的卡盘，可以非常靠近夹具或工件的边缘放置。对于超大型和重型零件，带有新型坚固旋钮系列的新型ESM 180/150是您的答案。



100/150毫米

EDM 100/150

EDM 100/150矩形卡盘设计用于在电火花线切割等水下环境中运行。夹紧旋钮可从顶部或底部装入。

100/75毫米

ESM 100/75

ESM 100/75 mm矩形卡盘可以直接组装到机床工作台上，也可以安装到角板，墓碑或托盘中。

105/65毫米

原子力显微镜105/65

AFM 105/65矩形卡盘是多轴机床上单卡盘应用的极佳选择，需要对零件的所有侧面进行检修。

146毫米

原子力显微镜146

AFM 146矩形卡盘是在多轴机床工作台上使用多个卡盘的理想选择，在这些应用中，低堆叠高度至关重要。

180/150毫米

ESM 180/150

ESM 180/150矩形卡盘使用System 68旋钮，该旋钮允许使用较大的紧固件。





3、预组装卡盘

顾名思义，预组装的卡盘在销售时安装在底板上。底板可将卡盘轻松安装到机床工作台上，并提供预加气装置。所有底座都提供凹口或接地边缘，以使卡盘与机床工作台成直角。



基站ERGO 138

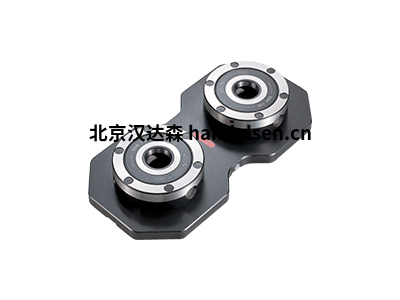

ERGO预组装双桌卡盘

采用新ERGO 138卡盘的基站，而不是ESM 138，节省了11毫米的高度。

DCM 200

DCM 200

198 x 398 mm基板，带预组装的ESM138卡盘。DCM 200卡盘设计用于处理两个单托盘或一个双托盘。

DLM 200

DLM 200

198 x 398 mm基板，带预组装的ESM138卡盘。设计用于容纳大型单个托盘。

MCM 150

MCM 150

150 x 198毫米底板，带预组装的ESM138卡盘。MCM 150准备好容纳四个硬化的12mm索引衬套，每90°一个。

传销150

传销150

MLM 150预装卡盘具有四个调节槽，可在T型槽工作台上快速定位。

QC 400

QC 400

Quatro夹紧站灯座具有四个ESM 138预组装卡盘，从侧面通过单个空气连接进给。

入门套件

ESM 138底板组件

入门套件有助于节省零件更换之间的时间。卡盘预先安装到用作参考边缘的基板上。





4、夹紧旋钮和托盘

UNILOCK夹紧旋钮和托盘共同作用，可提供出色的夹持能力。

UNILOCK固定旋钮是系统的核心。它提供了高精度的定位，同时还保留了夹具。旋钮有三种形式，可通过公制或英制固定选项正确放置大型灯具。可以将紧固螺钉固定在旋钮内，以防止其受到粗暴或不正确的处理。

货盘已完全组装好，并配有所需数量的UNILOCK旋钮和提手，并提供钢或铝制。

夹紧旋钮

系统40个夹紧旋钮。

UNILOCK夹紧旋钮可以固定在夹具上，也可以直接固定在工件上。可从底部安装在盲孔中或从顶部拉起。

货盘

系统40单托盘

货盘已完全组装好，并配有所需数量的Unilock旋钮和提手，并提供钢或铝制。



德国Big Kaiser自动化夹具

5、自动化夹具

UNILOCK自动化卡盘将空气压力的作用扩展到在转换过程中保持卡盘打开或在夹紧过程中协助弹簧的作用。自动化卡盘可以通过气压监测确认夹紧环/夹具的存在。空气也用于帮助清洁定位表面。



110毫米

ESA 110自动化卡盘

ESA 110自动化卡盘可用作单个或多个卡盘解决方案。货盘密封气道，以验证货盘。

120/70毫米

ESA 120/70自动化卡盘

原始系统的打开和涡能以及自动化系列的所有属性均允许通过控件进行监视。

125毫米

NSA 125自动化卡盘

NSA 125自动化卡盘可以用作单个或多个卡盘解决方案，并可以通过背压监控进行托盘验证。

170毫米

ASSF 170自动化卡盘

该自动化卡盘由钢制主体制成，并设计为在托盘的中心线处容纳单个夹紧环。

185毫米

ESA 185自动化卡盘

ESA 185自动化卡盘是最大的自清洁Unilock夹紧卡盘。它特别适合用于重型加工。

250毫米

ASSF 250自动化卡盘

这些自动化卡盘由钢制主体制成，并设计为在托盘的中心线接受单个夹紧环。

夹紧环

夹紧环

Automation Series夹紧环连接到零件或固定装置的底部，以提供准确的位置和牢固的固定。

自动化配件

自动化套管

当自动化托盘需要额外的支撑或定向时，可以使用自动化附件，例如配套的杯形衬套和锥形锥。



德国Big Kaiser自动化夹具型号示例：



BIG Kaiser 689.179



BIG Kaiser 651.735



BIG Kaiser 651.632



BIG Kaiser 651.838



BIG Kaiser 615.208



BIG Kaiser 613.409



德国BIG Kaiser GmbH创建于2010年，是Heinz Kaiser AG, Rümlang (CH)和BIG Daishowa Seiki Co Ltd (J)组建的合资公司，销售创新性、专业技术领先的高质量产品。BIG Kaiser为机械工具制造商、机械和航空航天工业、医疗技术等提供产品及完整的解决方案。除标准工具，BIG Kaiser GmbH还根据客户的特殊应用要求提供特殊工具。
