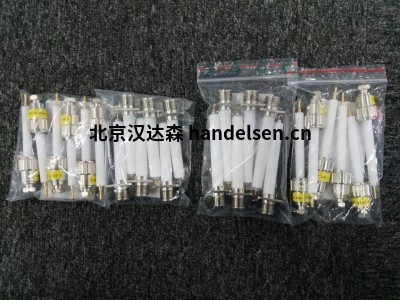

德国GES连接器高压连接器HSB10 10 kVDC



电气特性：

工作电压（DC）10 kV

测试电压（DC）15 kV

额定电流30 A.

最大连续电流40 A.

浪涌电流3000 A.

特点：

绝缘PTFE

安装类型设备插座：方形法兰

接触表面银（Ag）或 金（au）



对应的产品货号：

7310001 HS10 PTFE电缆连接器，接触表面镀银

7310003 HS10/Au PTFE  电缆连接器，接触表面镀金

7311001 HB10 PTFE插座，接触表面镀银

7311003 HB10/Au PTFE插座，接触表面镀金



配套的高压电缆，屏蔽

货号：3330007工作电压30 kVDC

 德国GES公司是精密工业和科学应用的高压连接器的专业制造商。 GES公司提供各种HV连接器配置，工作电压高达100 kV DC。 除了各种各样的高压插头和插座外，GES还为客户特定的解决方案，修改和调整提供了丰富的专业知识。

    近30年来，GES一直是欧洲，美国和全球客户值得信赖的合作伙伴和OEM供应商。 GES高压连接器已经在各种高压应用中得到证明，被认为是极其可靠，耐用和复杂的解决方案。





德国GES连接器产品范围：

德国GES连接器、GES电动连接器、GES、GES光纤连接器、GES高压连接器



德国GES连接器主要型号：

S系列、M系列、MC系列、MCS系列、MOD-HP系列、MOD-T系列



德国GES S系列电动连接器简介：

S系列的高压圆形连接器由GES制造。它具有IP50级保护，带有圆形或4孔法兰安装。连接器工作电压范围为10到40 kVDC。它具有30A的工作电流，zui多可达10万次插拔周期。一些类型包含安装板以便于安装和结构化。此外，屏蔽的连接是可能的。

特性：

类型:电动

形状:圆形

连接类型:法兰凸缘式

用电规格:高压, 电绝缘

电流:30 A

电压:zui少: 10000 V   zui多: 40000 V



德国GES MC系列电动连接器简介：

Series-MC多引脚高压连接器是高效，可靠的器件，除了工作电流为13A之外，工作电压高达15kVDC。这些单元配有2-5HV引脚，适用于AWG 26-14尺寸的电缆。

MC系列代表zui新一代的多针高压连接器。这些HV连接器尺寸和重量大幅减小，可承受高达10 kV DC / 13 A的工作电压。它们可以配备多达5个触点。触点可以压接或焊接，适用于不同的电缆直径。连接的两侧可以配置为插头或插座，而电缆侧配有EMC密封套，用于密封和屏蔽连接。型号SB MC 520具有延伸和耐热PTFE绝缘套管，是本系列的zui新设计。该连接可以处理高达15 kVDC / 13 A的工作电压，也适用于脉冲高压应用。



主要应用市场：材料测试技术   半导体和微电子技术  分析检测技术 生物医疗技术 粒子及核物理技术





主要型号：

德国GES 插座 5002010 GB-MC 207 POM

德国GES 插座 镀银 6575100

德国GES 高压电缆连接器 5002030 KS-MC 207 POM

德国GES 接触销 6575090

德国GES 电缆接头 1674058 Typ M-EMV
