MENZEL INDUTEC MS润滑系统选型指导
| 郜赛楠 QQ：2853369883 手机：18518172483 电话：010-64714988-174 传真：010-84786709-667 邮件：sales18@handelsen.cn |
 |
所有INDUTEC MS标准系统的标准设备
1.电气动触发 根据电气触发的方式
2.压力容器原理
工作压力：取决于设计
压力容器材质：根据润滑液的选择
工厂容量：取决于同轴喷嘴的数量，喷涂的次数
第24页
安全阀
透明三芯软管
压力调节器
过滤器
壁挂支架
灌装液位控制器
3.介质，喷射空气和控制空气
4.旋转节流阀，用于无级调节
中等流量
5.喷射空气流量
用于控制空气的旋转环件
6.集成阀单元
3/2电磁阀，用于控制空气和空气
每次喷涂时喷涂空气
用于调节容器的压力控制阀
压力，包括压力计
压力控制阀，用于调节进口
压力，包括压力计
空气截止阀，包括空气泄漏
安全阀（2.5 bar）
输送管适用于不退货的介质
阀门和过滤器
填充开口
可调节出血盖，用于输送
壁挂支架
灌装液位控制器（PVC），无电位
简单组成步骤：使用INDUTEC MS模块化系统，您可以为更大，更复杂的系统配备中央压力容器和多个阀门单元，并在以后需要时添加到该系统中。
为了提供具有不同喷射点的复杂生产线，可以将一系列阀单元并联连接到一个压力容器单元，并且每个单独的喷射点可以配备一个或多个同轴喷射头。
1.同轴喷头
首先，您需要指定喷涂点的位置以及需要多少个同轴喷涂头。必须根据相应的情况选择同轴喷头的类型，并且如果需要可以用适当的附件进行修改，以便根据条件调整喷涂形式和喷涂强度等。
转到INDUTEC MS同轴喷涂头
2.阀门单元
第二步是确定哪些同轴喷头应同时喷涂，因此可以组合在一起。每个组都需要喷涂时间。然后由阀单元控制这些。您可以选择24V，110V或230V电源。
转到INDUTEC MS阀门单元

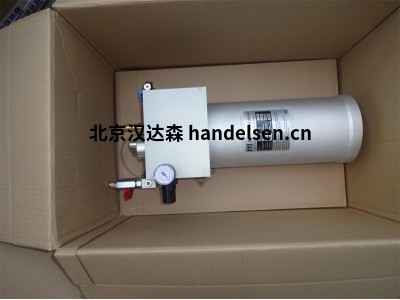

3.压力容器
然后必须借助于同轴喷头的数量和阀单元的数量以及取决于喷涂间隔和喷涂量的选择来选择压力容器单元。可提供1-，2-，6-，10-或40升版本。
INDUTEC MS压力容器
4.配件
在附件下安装和修改INDUTEC MS系统有许多不同的可能性。在这里，您可以根据所选的安装类型在不同的安装设备，扩展等之间进行选择。）
举例：
1.用于旋转穿通的适配器
订货号：INDUTEC MSADA IK FD4（AL）
2.精密同轴喷头
订货号：INDUTEC MSFD4 Z2
3.用于阀门单元组装的喷涂头连接套件
订货号：INDUTEC?MSAP6 RV1025（IK）FD4 Z2
4.阀门单元用于介质，喷射空气和控制空气
订货号：INDUTEC?MSVT5-1 24/110 / 230V
5. 6升压力容器装置
订货号：INDUTEC?MS0-D6.6
6.填充水平控制器
订货号：INDUTEC?MSFD6?2M
一、同轴喷头
特别同轴喷剂落下距离用量
精密同轴喷头，出厂预装特殊内部喷嘴0.2mm，喷射角度5°，无滴漏，自清洁，喷嘴开口?0.2mm，背面为中，喷雾和控制空气连接，包括喷雾气帽上盖
尺寸：35毫米x13毫米，重量约30克
主体，头部和针头：NIRO
密封件：Viton
带行程调节螺钉和操作说明
订货号：INDUTEC?MSSD4 TDD
对比：
INDUTEC MSFD4 Z2
更好的喷射浓度
增加喷涂距离或
用于内部冷却。
外部或内部介质进料
（内部冷却）
由于a增加了空气流量
第二次喷涂空气连接
最大。 喷涂空气量约。
180升/分钟
INDUTEC MSSD4 M2
用于喷涂未混合的介质
它们被存储并送入
分别喷头。
外部介质进料
中等循环
未混合的媒介
两种不同的媒介
INDUTEC MS SD3
带网格的特殊喷头
设置介质和流量控制
阀门用于直接喷射空气
主喷头体。
外部介质进料
中等数量可调
主体（网格）
喷涂风量可调
二、阀门单元带有2个独立的介质通道，用于连接2个INDUTEC MSSD4 M2同轴喷涂头
阀门单元用于介质，喷射空气和控制空气，带有2个独立的介质通道，
电动气动触发，用
>> 1或2次喷涂
>>用于喷射空气和控制空气的独立空气供应
>> 1 x 3/2电磁阀，用于喷射空气
>> 1 x 3/2电磁阀，适用于中型和控制空气
>>压缩空气压力1 x表压（0-10 bar）
>> 2 x 5m介质供给压力容器/阀门单元模块（透明，?6mm），
配有2 x GE V 6 1/8“带接头螺母
>> 2 x 2m送风线（蓝色，?8mm）
>>后面板带壁挂支架
设计用于连接最多2个INDUTEC MSSD4 M2同轴喷涂头
三、软管+接头
特殊的喷嘴连接组件，用于将同轴喷头安装到阀门单元上
包括：
旋转环件，带直螺纹连接
对于中等
旋转环件，带直螺纹连接
用于控制空气
2米双软管?4毫米黑色透明，
用于中等和控制空气
订货号：INDUTEC MSAP4.TDD
应用领域和行业：
钻削车削铣削坡口冲压喷涂形状润湿输送带和线圈
重铸雕刻管弯曲润湿辊印刷步冲流动形式
精密冲裁螺纹轮廓拉削高速加工链条润滑
引导深拉压花压缩成型counters孔防锈保护研磨平滑保存
切割锯切印刷润湿成型深孔钻孔
金属加工
机械制造
食品工业
木材加工
塑料生产
部件
工装
玻璃加工
烟草业
医药技术
轮胎制造
http://www.chem17.com/Tech_news/detail/1641859.html
订货号：INDUTEC?MSVT2-1 M2 24/110/230 V.
也可在没有后面板的情况下使用，并且在顶部安装阀门一次喷涂时间：
阀门单元用于介质，喷射空气和控制空气，带有2个独立的介质通道，电动气动触发，带
> 1喷涂时间
>用于喷射空气和控制空气的独立空气供应
> 1 x 3/2电磁阀，用于喷射空气
> 1 x 3/2电磁阀，用于中型和控制空气
压力空气压力> 1 x表压（0-10 bar）
> 2 x 5m介质进料管到压力容器/阀门单元模块（透明，?6mm），配有2 x GEV 6 1/8“带接头螺母
> 2 x 2m送风线（蓝色，?8mm）
设计用于连接最多2个INDUTEC?MSSD4 M2同轴喷涂头
④订货号：INDUTEC?MSVT5-1 24/110/230 V，喷涂时间一次
⑤订货号：INDUTEC?MSVT5-2 24/110/230 V，两次喷涂
用于连接多达5个INDUTEC?MSSD4同轴喷涂头的阀门单元
阀门单元适用于介质，喷射空气和控制空气，电动气动触发，带
> X喷涂时间*
>用于喷射空气和控制空气的独立空气供应
> X x 3/2电磁阀，用于喷射空气
> X x 3/2电磁阀，适用于中型和控制空气
> X x压力表压力表（0-10 bar）
> 5m介质软管到压力容器/阀门单元模块（透明，?6mm）
> X x 2 x 2m喷涂空气进料管（蓝色，?8mm）
后面板带壁挂支架
设计用于连接最多5个INDUTEC?MSSD4同轴喷涂头
订货号：INDUTEC?MSVTR5-X * 24/110/230 V.
*这里，X代表工厂准备的喷涂次数。可以在1到5之间提前做出选择。
也可以不带后面板，顶部安装阀门：
为什么需要两个独立介质通道
对于需要更换介质的加工顺序，可以使用相同的喷头在INDUTEC?MSSD4 M2同轴喷涂头和相应的阀门单元的帮助下实现两种不同的介质。 这节省了空间并确保了与刀具切削刃的理想喷射角度。
例如，如果使用粘合剂介质，可以使用第二种介质作为合适的清洁剂来清洁同轴喷头，从而防止喷头堵塞。
