德国kendrion电梯制动器

郜赛楠 QQ：2853369883   手机：18518172483 电话：010-64714988-174 传真：010-84786709-667 邮件：sales18@handelsen.cn

电梯技术制动器

Elevation Line主要用于电梯，但可以在制动器必须满足苛刻的安全要求的任何地方使用。当电流关闭时，电磁弹簧压力制动器会产生制动扭矩。

特征

·获得zhuan利的安全理念

·制动安全方面的严格要求

·去除电压时产生制动扭矩

应用

·电梯

·提升和输送技术

·起重机

关于ELEVATION Line

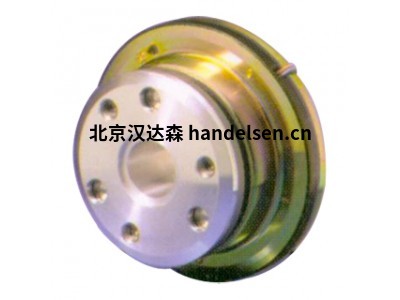

电梯制动器，弹簧加压制动器高程线

ELEVATION LINE包括直流弹簧压力单盘制动器以及符合EN 81（关于电梯设计和安装的安全规定）的弹簧压力双盘制动器。集成的微动开关可以远程查询制动状态（电枢位置，磨损，电枢轴承）。由于获得zhuan利的安全概念，可以放弃在电梯系统批准的情况下对弹簧压力制动器的双回路制动系统进行强制性测试。制动器可用于必须实现具有相应系统部件（例如电动机，齿轮和制动器）的短结构长度的位置。ELEVATION LINE主要用于电梯，但可用于制动器必须满足苛刻安全要求的任何地方。

工作原理

76 461..A00系列中采用弹簧的单盘制动器是专为干燥运行而设计的电磁部件。制动器的电枢系统是抗扭转的，无摩擦的并且可沿切线方向轴向移动。由电磁场产生的力用于抵消由弹簧力引起的制动作用。弹簧施加的单盘制动器处于无动力状态，并且当DC电压施加到制动器的励磁线圈时释放。弹簧施加的单盘制动器不会在轴上施加任何轴向力以减速。固定的手动释放允许手动打开（释放）制动器（例如，在电源故障的情况下）以中和弹簧施加的制动器的制动作用。内置的出厂设置微动开关控制制动器的运行状态，必须集成到机器的控制回路中（例如升降机）。由于弹簧施加的单盘制动器的摩擦盘和轮毂之间的形状配合连接以及轮毂在机器的轴（例如提升机）上的抗扭和轴向固定位置，摩擦盘是当制动器未通电时，减速并且制动扭矩通过轴传递到机器（例如提升机）。机器轴减速或保持在适当位置。电枢系统和微动开关监控系统的特殊结构允许用户识别制动器的当前运行状态（释放 - 接合 - 磨损 - 电枢系统故障）并启动纠正措施。由于使用弹簧段，电枢系统是无摩擦的，因此可以轴向移动抗扭电枢以传递扭矩。提供额外的支撑元件（套筒），当且仅当分段弹簧发生故障时，支撑元件支撑电枢系统，从而始终确保可靠地产生制动转矩。内置微动开关监控单元设计用于检测分段弹簧故障并将此类故障报告给机器控制系统。由于电枢系统和内置微动开关监控单元的抗扭，无摩擦和轴向可移动的布置，弹簧应用的单盘制动器可用于需要短的总长度的电机/制动器组合或电机/变速箱/制动系统的任何地方，并且必须满足符合EN 81-1的电梯结构和安装的安全要求。根据EN 81-1中规定的要求，用户必须选择具有足够制动扭矩的合适制动系统，以确保制动器（如果在符合EN 81-1的应用中使用）本身能够使电梯轿厢充分减速装载其额定负载的1.25倍并以额定速度移动。76型461..A00弹簧式单盘制动器主要用作具有紧急停止功能的抱闸，用于建筑物内带驱动控制的升降机。根据EN 81-1中规定的要求，用户必须选择具有足够制动扭矩的合适制动系统，以确保制动器（如果在符合EN 81-1的应用中使用）本身能够使电梯轿厢充分减速装载其额定负载的1.25倍并以额定速度移动。76型461..A00弹簧式单盘制动器主要用作具有紧急停止功能的抱闸，用于建筑物内带驱动控制的升降机。根据EN 81-1中规定的要求，用户必须选择具有足够制动扭矩的合适制动系统，以确保制动器（如果在符合EN 81-1的应用中使用）本身能够使电梯轿厢充分减速装载其额定负载的1.25倍并以额定速度移动。76型461..A00弹簧式单盘制动器主要用作具有紧急停止功能的抱闸，用于建筑物内带驱动控制的升降机。

制动设计

弹簧施加的单盘制动器的磁铁外壳容纳牢固配合的励磁线圈，带有连接电缆（磁铁外壳圆周上的电缆出口）和压缩弹簧，它们通过摩擦板将内齿摩擦盘摩擦压在摩擦片上。螺柱和衔铁，因此，抵靠安装表面（例如电梯机器的电机端罩）。摩擦盘可以在轮毂上轴向移动。因此，M4可传递扭矩完全施加到机器的轴（例如提升机）。套管紧紧压入磁铁外壳。它们与电枢和摩擦盘一起形成弹簧应用的单盘制动器的气隙。内置监控单元中包含的两个微动开关控制弹簧施加的单盘制动器的运行状态。将衔铁连接到磁铁壳体的分段弹簧确保衔铁是抗扭转的，无摩擦的并且可轴向移动。由于分段弹簧的弹性变形，电枢能够在电磁场和压缩弹簧的弹簧力的作用下轴向移动。在制动模式中通过摩擦盘作用在衔铁上的制动扭矩通过分段弹簧传递到磁铁壳体，并进一步通过套筒传递到机器（例如电动机）的安装表面。轴向固定在机器轴上的轮毂（例如，用于连接摩擦盘的提升机器设有键槽，以确保制动扭矩通过设置在轴中的滑键传递到轴。插入轮毂中的O形圈减少了弹簧施加的单盘制动器的摩擦盘产生的运行噪音。制动器通过为此目的提供的安装螺钉固定到机器的安装表面（例如提升机）。当使用带手动释放装置的制动器时，必须在包围制动器的部件（例如风扇罩）中提供开口，以便可以安装手动释放杆。提升机）通过为此目的提供的安装螺钉。当使用带手动释放装置的制动器时，必须在包围制动器的部件（例如风扇罩）中提供开口，以便可以安装手动释放杆。提升机）通过为此目的提供的安装螺钉。当使用带手动释放装置的制动器时，必须在包围制动器的部件（例如风扇罩）中提供开口，以便可以安装手动释放杆。

规格和技术细节

标称扭矩范围         75 Nm - 440 Nm

电压            DC 205 V

保护等级                 IP 44

产品型号：

kendrion 76 45119A00

kendrion 76 46116A00

kendrion 76 46119A00

kendrion 76 46116A03

kendrion 76 46119A03
