JAKOB MJT-C系列微型联轴器 设计用于传输高速

JAKOB 的微型联轴器设计为伺服补偿联轴器，用于两轴的偏移或轴向位移。各种版本可用于不同的应用，例如转速计、NC 轴、步进电机、电位计、机器人驱动器、线性单元、搬运设备、角度编码器或伺服驱动器。轴使用夹紧环或平头螺钉固定。

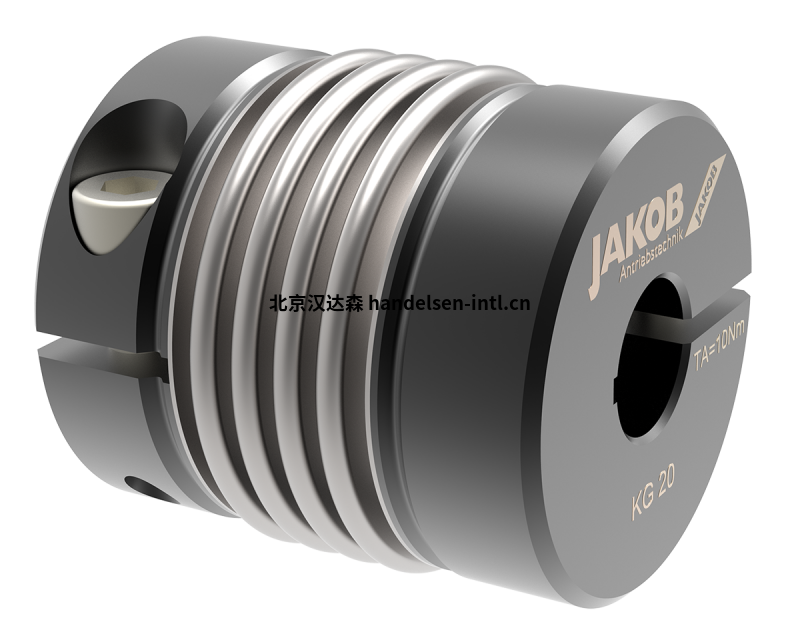

微型联轴器可用作波纹管联轴器、弹性体联轴器或十字滑动联轴器。作为波纹管联轴器，它们没有间隙，无需维护，并且设计用于传输高速。它们的特点是高扭转刚度和低质量惯性矩。这使得旋转运动能够准确地传递到角度并且没有间隙。

紧凑型弹性体微型联轴器作为可插拔、无间隙和柔性联轴器，可以补偿稍大的轴不对中。它们具有电绝缘性并具有良好的减振性能。十字滑动联轴器也是电绝缘的，除了总长度非常短之外，还具有位移能力大、恢复力低、可插拔性以及不同孔径的任意组合等优点。在正常运行中，联轴器是免维护的，如果安装正确，JAKOB 微型联轴器的使用寿命几乎是无限的。

产品系列

MJT-C

MJT

MOH-C

MKG

MKA

MKP

MJT-C型号

MJT-C 14 B

MJT-C 14 R

MJT-C 20 B

MJT-C 20 R

MJT-C 30 B

MJT-C 30 R

标称扭矩：07 Nm

扭转刚度：0.003 Nm/arcmin

转动惯量：0.16 10 kg㎡

最大轴向轴偏移：0.6 mm

最大横向轴偏移：015 mm

王亚辉 QQ：2353585188   手机：18519029373 电话：010-64714988-171 传真：010-84786709-667 邮件：sales12@handelsen.cn

工作温度范围：-20℃  — +70 ℃

允许工作速度：最大11000 rpm

重量：约 0.7g

MJT-C – 微型弹性体联轴器特征

• 带侧向夹紧毂的标准版本

• 可插拔 – 减振

• 扭矩范围：0.7 – 12.5 Nm

• 轴直径：3 – 14mm
