Stuwe IS 系列内部锁定装置 具有自锁锥角、自定心,从而通过预定心提高同心度

2023-12-18 10:01:00浏览:31 来源:北京汉达森机械技术有限公司
核心摘要:内部锁定单元是轴毅连接的示例。它们实现了轴和毅孔之间的无摩擦和无冲击的连接。由于锁紧单元从内部夹紧,轮毅外部的外部组件不会占用额外的安装空间,因此可以采用超薄设计。因此,每种类型都具有以下优点:它具有自锁锥角、自定心,从而通过预定心提高同心度。
 Stuwe  IS 系列内部锁定装置

所有类型的轮毂都可以通过内部锁定单元组装在常规轴上。在此过程中,每种类型都具有以下优点:自定心、自锁锥角以及通过预定心改进的真正同心运行。

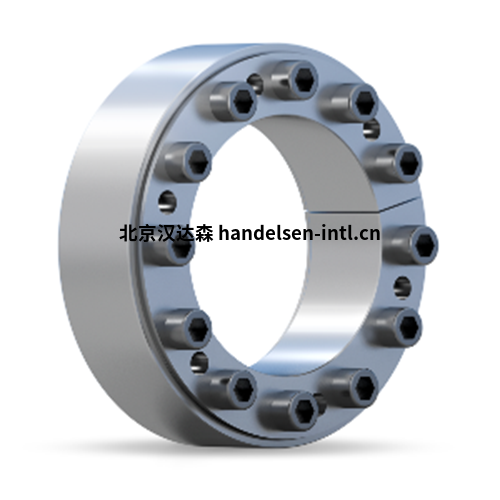

is-rendering

内部锁定单元是轴毅连接的示例。它们实现了轴和毅孔之间的无摩擦和无冲击的连接。由于锁紧单元从内部夹紧,轮毅外部的外部组件不会占用额外的安装空间,因此可以采用超薄设计。因此,每种类型都具有以下优点:它具有自锁锥角、自定心,从而通过预定心提高同心度。


型号参数范围

IS1:轴直径 20 - 500 mm;传递扭矩 0.3 - 880 kNm;安装空间小、拧紧时轮毂移动

ISN1:轴直径 20 - 500 mm;传递扭矩 0.3 - 723 kNm ;轴向固定、拧紧时轮毂不会移动

IS2:轴直径 70 - 600 mm、传递扭矩 7.3 - 1258.5 kNm 、对于高扭矩;拧紧时轮毅不会滑动

王亚辉
QQ:2353585188  点击这里给我发消息
手机:18519029373
电话:010-64714988-171
传真:010-84786709-667
邮件:sales12@handelsen.cn
王亚辉邮箱:sales12@handelsen.cn电话:010-64714988-171王亚辉微信二维码

IS3:轴直径 45 - 600 mm、传递扭矩 3.1 - 1458.6 kNm、对于高扭矩;拧紧时轮毅不会滑动

IS4:轴直径 70 - 600 mm、传递扭矩 0.9 - 1266 kNm、可实现最高扭矩、拧紧时轮毂不会移动

IS4.1:轴直径100 - 600 mm 、传递扭矩 11 - 903 kNm、减少接触压力、特别适用于传送带滚筒、拧紧时轮毂不会移动
