schmidt-kupplung Spinplus无间隙联轴器非常适合高动态环境

纤薄轻巧，使用精准，非常适合高动态环境

纤薄又充满动感

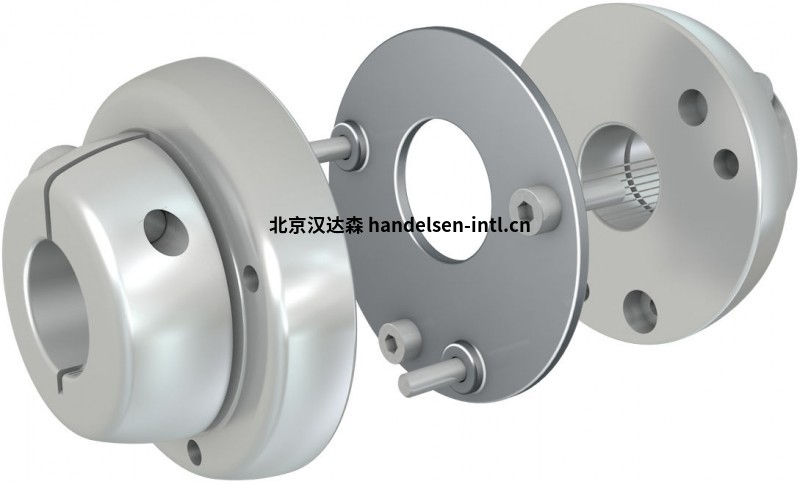

Spinplus 的轻便性。其原因在于其功能元素。这提供了一个平面内的通用位移补偿，并使精密联轴器显得极其紧凑。其创新的铝制夹紧轮毂还针对质量惯性进行了优化——这是实现极其轻量化整体设计的另一块拼图。

特点

夹紧毂：高强度铝 3.2315 AlMgSi1，表面阳极氧化。

具有高弯曲疲劳强度的高度专业化钢的功能元件。

轮毂具有两个版本：A – 质量惯性优化，B – 针对大轴优化的长度。

夹紧螺钉：DIN 912 12.9

高精度扭矩传递，测量结果准确

无间隙 Spinplus 的功能元件由具有高弯曲疲劳强度的高度专业化钢材组成。基于现代伺服技术和高分辨率测量技术的高要求，该功能元件基于具有固态接头的平行连杆系统的原理，经过尺寸确定、FEM优化并专门针对应用而设计。除了在一个平面内进行通用位移补偿外，它还可以通过质量惯量优化的联轴器实现高扭转刚度和扭矩传输。

型号

SPA 4

SPB 4

SPA 10

SPB 10

SPA 30

SPB 30

SPA 4参数数据

外径（mm）：29.5

联轴器长度（mm）：31

最高速度1⁄min：16000

额定扭矩（Nm）：4

径向位移（mm）：0.15

轴向位移（mm）：0.2

王亚辉 QQ：2353585188   手机：18519029373 电话：010-64714988-171 传真：010-84786709-667 邮件：sales12@handelsen.cn

应用领域

Spinplus 的潜在应用领域包括处理技术和自动化系统、机床和装配系统以及机器人和测试系统。无间隙联轴器也非常适合用作高分辨率编码器的编码器联轴器。Spinplus 的职责范围示例包括：

高性能阀门系统

通用测试台

PCB组装系统

处理和自动化系统

包装机
